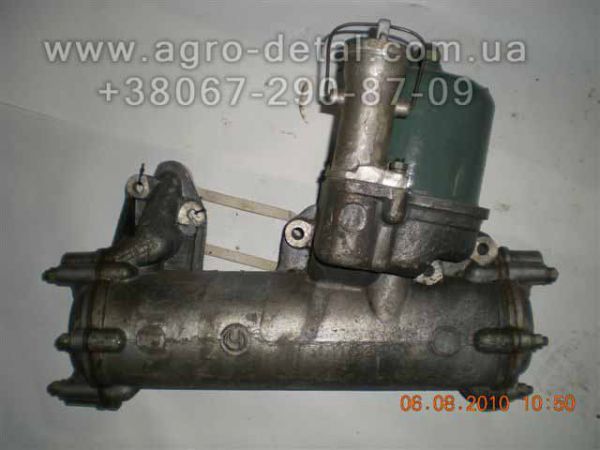

Теплообменник 31-11с2а двигателя СМД 31
Водомасляный теплообменник 31-11с2А системы смазки,дизельного двигателя СМД 31,СМД 31А,СМД 31.01,СМД 31Б.04,комбайна Дон 1500. Предназначен для охлаждения масла водой, циркулирующей в системе охлаждения дизеля. Изделие после сборки проходит стендовые испытания при давлении моторного масла 0,6-0,65 МПа.Смазочная система предназначена для бесперебойной подачи масла к трущимся деталям дизеля с целью уменьшения трения и изнашивания деталей, а также для отвода от них теплоты и продуктов изнашивания.Полнопоточный масляный фильтр 31А-10с2 дизеля СМД-31 установлен на левой стороне блок-картера. Поток охлажденного в теплообменнике масла, направляясь в магистраль дизеля, проходит основную очистку в полнопоточном масляном фильтре.Фильтр представляет собой алюминиевый корпус, к которому с помощью стержней прикреплены две одинаковые фильтрующие секции, работающие параллельно. Каждая секция состоит из неразборного фильтрующего элемента (31А-10с8) и колпака. Уплотнение фильтрующего элемента с корпусом обеспечивается прокладкой, а по стержню - уплотнительным кольцом, размещенным в опорной чашке.Масло по каналам в корпусе фильтра поступает в полость между колпаком и фильтрующим элементом. Пройдя через фильтрующие элементы, масло через окна в переходниках, по каналам в корпусе поступает в главную масляную магистраль дизеля.В корпусе фильтра размещены два клапана: перепускной и предохранительный. Перепускной клапан открывается при разности давлений 0,18 ... 0,23 МПа (1,8 ... 2,3 кгс / см2) и служит для перепуска масла в магистраль в случае загрязнения фильтрующих элементов.Предохранительный клапан служит для поддержания давления в главной масляной магистрали в пределах 0,4 ... 0,55 МПа (4,0 ... 5,5 кгс / см2). Принцип его действия был описан ранее.Масляный фильтр турбокомпрессора сетчатого типа 17К-28с9А установлен на дизелях типа СМД-23/24 для дополнительной очистки масла, поступающего в турбокомпрессор. Фильтр состоит из литого чугунного корпуса, стального штампованного колпака и разборного фильтрующего элемента. В дно колпака вварен стержень - ось фильтрующего элемента. На верхний конец стержня навернута гайка 5, с помощью которой колпак с фильтрующим элементом прикреплен к корпусу. Стык колпака с корпусом герметизируют резиновыми кольцами. Фильтрующий элемент поджимают к корпусу пружиной и уплотняют резиновыми кольцами.Масло из главной магистрали по маслоподводящей трубке поступает в фильтр. Пройдя через отверстие сетчатого фильтра, дополнительно очищенное масло попадает во внутреннюю полость фильтрующего элемента, откуда по сверлению в корпусе фильтра и трубке 6 подводится к подшипнику турбокомпрессора.
